SuperBlower-filter

SuperBlower-filtret er et under- og overtryksfilter konstrueret til at arbejde i konstant drift. Filtret er opbygget som en selvbærende tyndpladekonstruktion i højstyrkestål-moduler. Procesluften ledes ind i et filterkammer, hvor de tungere partikler falder ned i bunden af filtret, derfra ledes luften igennem filterposerne, hvor de resterende partikler tilbageholdes.

Det modulopbyggede SuperBlower-filter er en fleksibel konstruktion, der kan tilpasses den konkrete opgave kapacitetsmæssigt ved dimensionering af både filterhøjde og antal filterposer.

Overflade: Pulverlakeret til korrosionsklasse C3 jf. ISO 12944.

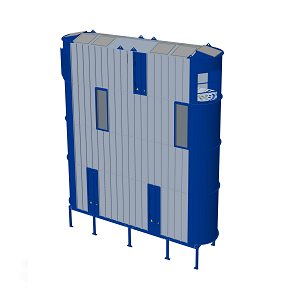

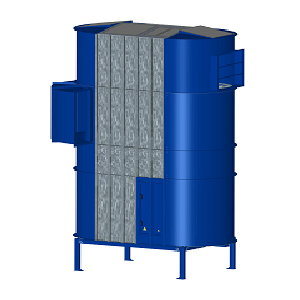

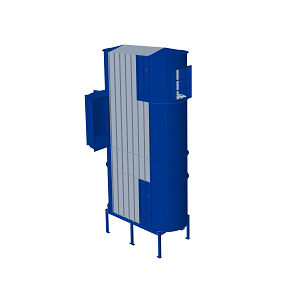

Indløb: SuperBlower-filtret kan leveres med 180º tangentielt indløb, standard 706 x 1806 mm eller stort 1006 x 2106 mm. Der kan monteres indløb i begge ender af filtret.

Rensesystem: Filtret leveres med PowerPulse®.

Udmadningssystem: Til udmadningssystemet kan der vælges skrabebund med udtag for sluse, snegl, spand eller container.

ATEX: SuperBlower-filtret med PowerPulse®-rensning og ekstern trykluft er ATEX-godkendt og udføres med JKF’s specialudviklede VFV®-eksplosionsaflastning (lodret eksplosionsaflastning gennem filtertoppen).

Arbejdsområde: Tryk: +/- 5000 Pa
Filterareal: 221-1295 m²
Maks. driftstemperatur: 40ºC
Min. driftstemperatur: -10ºC

Tilslutning: Gearmotor rensevogn: 0,18 kW, 20,0 min-1, 3 x 230 V, 50 Hz, 0,9 A
Gearmotor skrabebund: 2 x 0,75 kW, 17,5 min-1, 3 x 400 V, 50 Hz, 2 x 2,2 A
Induktiv aftaster skrabebund: 24 VDC
PowerPulse®-filterstyring: 0,6 kW, 1 x 230 V, 50 Hz, 1,9 A
Ekstern trykluft - PowerPulse®: 5 bar, min. 350 Nl/min.
Trykluftkvalitet efter ISO 8573-1: 2010 [5:3:4]
Udvendig tilslutning: ¼” indvendig gevind.

Støj: Lydtryk under rensning målt i 5 m afstand i jordhøjde:
Ekstern trykluft PowerPulse®: 69,8 dBA
Intern kompressor PowerPulse®: 74,6 dBA

Tilbehør: Stige/gangbro: Stige/gangbro er konstrueret efter ISO/EN/DIN 14122.3/4 og tilbydes i forskellige udformninger. Se side 11.
Stige m/gangbro frontmonteret
Stige m/gangbro sidemonteret
Stige m/dobbelt gangbro frontmonteret
Stige m/dobbelt gangbro sidemonteret
Overvagningsudstyr til eksplosionsmembran

Dørkontakter:: 2,3 (slutte-for-bryde-kontakt) i henhold til EN50047, IP67 NC-kontakt.

Typebetegnelser: Filtrene typebetegnes ved en rakke tal- og bogstavkombinationer adskilt af bindestreger og mellemrum. Betegnelsen SBF-202 5 - 0 - 1C (8) beskriver således et SuperBlower-filter med 202 filterposer, 5 m filterposer, ingen ekstra volumen under poserne, et C-indløb og med 8 moduler.
